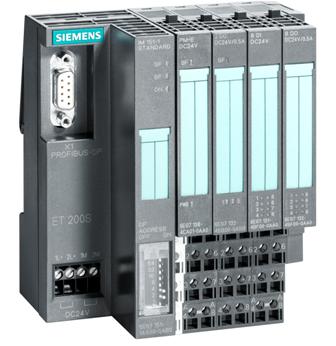

SIMATIC ET 200S

SIEMENS SIMATIC ET200SStacja rozproszonych wejść/wyjść ET 200S wykorzystywana jest w sieci Profibus-DP i PROFINET. Zapewnia dużą elastyczność oraz wysoką niezawodność działania. Bogata gama produktów i modułów funkcyjnych sprawia, że stacja rozproszonych wejść/wyjść ET 200S znajduje  zastosowanie praktycznie we wszystkich gałęziach przemysłu.
Solidna, kompaktowa konstrukcja umożliwia użycie modułów także w obszarach narażonych na zwiększone naprężenia mechaniczne.

Modułowy ET 200S oferuje kompleksowe rozwiązanie zadania, dzięki posiadaniu w ofercie modułów dla każdych wymogów:



Do doboru elementów polecamy

Konfigurator SIMATIC Selection Tool >>

aplikacja działa w środowisku Java Runtime Environment (JRE) min. V1.4.2


  • Moduły technologiczne, np. liczące, pozycjonujące, regulacja CAM, regulatory PID
  • Moduły softstarterów silnikowych, jedno lub trójfazowe - do 7,5 kW (opcjonalnie wykonanie failsafe)
  • Przekształtniki częstotliwości dla precyzyjnego sterowania napędami - do 4 kW (opcjonalnie wykonanie failsafe)
  • Moduły sterowania pneumatycznego (z firmy Burkert)
  • Moduły obsługujące czujniki inteligentne IQ np. BERO
  • Moduły wejść/wyjść failsafe dla aplikacji SSI (SIMATIC Safety Integrated)

Cechy produktu:
  • Magistrala sygnałowa budowana samoczynnie podczas składania terminala zaciskowego
  • Pogrupowanie zacisków w bloki umożliwiające wpinanie kabli bezpośrednio na wejścia ET 200S bezkonieczności użycia żadnych dodatkowych zacisków czy listew pośredniczących
  • Systemy bezpieczne failsafe
  • Możliwość rezerwowania gniazda modułów do użycia w przyszłości za pomocą modułów rezerwowych
  • Niezależne kablowanie
  • Różne wersje wykonania dopasowane do potrzeb użytkownika:
    - BASIC
    -  STANDARD
    -  High Feature
    -  Failsafe
    -  COMPACT
  • Redukcja okablowania dzięki zastosowaniu wewnętrznych szyn rozprowadzających zasilanie w obrębie listew zaciskowych wejść/wyjść oraz zwiększenie niezawodności zasilania
  • Opisy modułów nie zasłaniane przez przewody sygnałowe
  • Łatwa konfiguracja ET 200S przez użycie konfiguratora

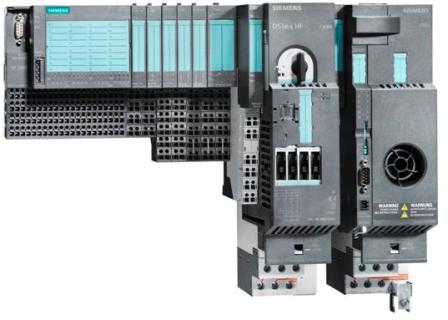

SIMATIC ET 200S COMPACT

SIEMENS SIMATIC ET200S COMPACTSIMATIC ET 200S COMPACT jest nowym zintegrowanym systemem wejść/wyjść, rozszerzającym rodzinę modułów ET 200. Moduł IM 151-1 COMPACT pozwala podejść do wejść/wyjść w sposób blokowy. Stosowanie bloków wejść/wyjść wymagane jest coraz częściej do obsługi pojedyńczych urządzeń technologicznych, takich jak:

  • silniki
  • softstartery
  • przekształtniki częstotliwości
  • urządzenia pneumatyki, nie posiadających stosowanych interfejsów komunikacji cyfrowej.

SIMATIC ET 200S COMPACT można dołączyć maksymalnie do 80 kanałów wejść/wyjść. Może on być także rozszerzony o kolejne 12 dodatkowych modułów wejść lub wyjść.

Softstartery silnikowe
Softstartery silnikowe w wykonaniu ET 200S mogą być używane do ochrony oraz do sterowania pracą dowolnych obciążeń trójfazowych. Softstartery silnikowe przygotowane są w opcjach do sterowania jednokierunkowego i dukierunkowego (rewersyjnego), w zakresie mocy do 7,5 kW.


Przekształtniki częstotliwości
Przekształtniki częstotliwości stosowane są do płynnego sterowania prędkością silnika asynchronicznego o mocy do 4 kW. Najlepszym rozwiązaniem staje się zastosowanie przekształtnika częstotliwości SIMATIC ET 200 FC. Urządzenie to wzbogaca o nowe możliwości zastosowania lub rozbudowy rozproszonego systemu wejść/wyjść ET 200S.


Czujniki IQ
Czterokanałowe moduły czujników IQ oferują w połączeniu z nowymi czujnikami IQ nową koncepcję inteligentnych zintegrowanych systemów automatyki. ET 200S udostępnia pełną funkcjonalność systemu inteligentnego w połączeniu z dowolnym urządzeniem PROFIBUS DP master.


Moduły technologiczne
Moduły funkcyjne wspomagające funkcje technologiczne, przejmujące sterowanie urządzeniami, odciążając procesor główny. Parametryzowane przy użyciu STEP 7 lub bibliotek GSD, z komunikacją szeregową.
Dostępne są następujące moduły technologiczne:

  • Szybkie liczniki do współpracy z 5 V lub 24 V enkoderami
  • Moduły pozycjonujące, współpracujące z enkoderami SSI
  • Moduły kontroli położenia napędów przy pomocy cyfrowych/analogowych sygnałów
  • Pozycjonowanie przy pomocy silnika krokowego
  • Regulator proporcjonalny do sterowania, np. zaworami
  • Procesor komunikacji szeregowej PPI

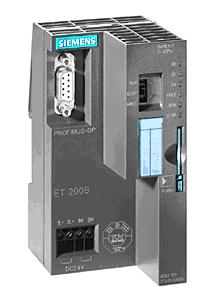

IM 151-7 (F) CPU


SIEMENS SIMATIC ET200S IM151IM 151-7(F) umożliwia realizację lokalnych układów sterowania opartych na  zintegrowanym w IM CPU 314 oraz rozwiązań rozproszonych z opcjonalnym procesorem  Mastera DP. Moduł IM 151-7 DP jest urządzeniem o wysokiej wydajności, które klasyfikuje się jednak jako rozwiązanie ekonomiczne. Posiada możliwość obsługi sygnałów I/O podłączonych bezpośrednio do kanałów stacji ET, oraz może pracować jako master DP który przetwarza dane z rozproszonych stacji DP. Moduł posiada wykonanie standardowe oraz Failsafe, które zastosowanie w ekonomicznych systemach zabezpieczających (IM 151-7F).


Komunikacja DP

  • Konfigurowalny port programujący MPI/DP
  • Możliwość podłączenia do nadrzędnego systemu sterowania jako stacji Slave
  • Możliwość konfiguracji jako Mastera DP poprzez opcjonalny moduł Mastera DP
  • Możliwość jednoczesnej pracy jako oddalonego Slave oraz lokalnego Mastera DP

Diagnostyka oraz serwis

  • Informacje serwisowe oraz diagnostyka realizowane są poprzez standardowe funkcje STEP7 oraz funkcje systemowe SFC

Właściwości sprzętowe

  • 96KB (128KB w wersji Fail-Safe) pamięci RAM (64KB nie ulotnej), wykonywanie instrukcji: bitowa 100ns, word 200ns
  • Zintegrowany interfejs MPI/PROFIBUS DP pozwala na podłączenie IM do nadrzędnego systemu sterowania oraz do PG/HMI
  • Pełny zakres modułów SIMATIC ET 200S dla IM 151-7 DP CPU oraz  IM 151-7F DP CPU (wyjątek: moduły PROFIsafe tylko dla wersji IM typu F). Maksymalnie 63 moduły w jednej stacji








IM 151-8 (F) CPU


SIEMENS SIMATIC ET200S IM151IM 151-8(F) PN/DP CPU (z CPU 314) umożliwia realizację układów sterowania w ramach bitowo zorientowanej stacji SIMATIC ET 200S podłączonej do sieci PROFINET lub z opcjonalnym procesorem do sieci PROFIBUS DP. Jest to urządzenie o wysokiej wydajności , które jednak klasyfikuje się jako rozwiązanie ekonomiczne. Wychodzi na przeciw trendom rynkowym aby integrować urządzenia polowe przy pomocy sieci Ethernet. Oprócz modułu w wykonaniu standa rdowym
dostępna jest także wersja Fail-Safe do zastosowania w systemach zabezpieczających (IM 151-8F PN/DP CPU).


Komunikacja PROFINET

  • Komunikacja Real-Time (RT) - moduł obsługuje standard PROFINET RT oraz IRT. Tryb RT jest zalecany dla aplikacji standardowych, dla rozległych aplikacji poleca się zastosowanie IRT
  • PROFINET IO (podłączenie wejść/wyjść) - IM 151-8 PN/DP CPU zawiera Mastera PN IO, który może współpracować ze 128 urządzeniami IO (z RT i IRT). Funkcja urządzenia IO (slave) będzie dostępna w późniejszych wersjach.
  • PROFINET CBA (Component Based Automation) - prosta komunikacja maszyna-maszyna urządzeń modułowych, konfigurowana w darmowym środowisku graficznym (zamiast programowania połączeń RT).

Dodatkowe opcje komunikacji

  • Otwarta komunikacja - obsługuje 8 typów otwartej komunikacji (TCP/IP, UDP, ISO na TCP) – mogą pracować równocześnie
  • PROFIBUS DP - po użyciu opcjonalnego modułu CP, IM 151-8 PN/DP CPU może stać się Masterem sieci PROFIBUS DP. W ten sposób do IM151-8 PN/DP można podłączyć dodatkowo do 32 stacji DP Slave.

Prosta diagnostyka oraz serwis

  • Informacje o module oraz diagnostyka dostępne poprzez zintegrowany serwer web
  • Diagnostyka poprzez przeglądarkę Web jednocześnie z wielu PC w sieci
  • Lokalna obsługa może wykonać diagnostykę wstępną nie używając żadnych dodatkowych narzędzi ani wiedzy inżynieryjnej

Właściwości sprzętowe

  • 128KB (192KB w wersji Fail-Safe) pamięci RAM (64KB nie ulotnej), czas wykonywania instrukcji: bitowa 100ns, word 200ns
  • Interfejs ROFINET z 3 portowym switch’em (procesor ERTEC 400 ASIC) pozwala budować topologie hierarchiczne oraz liniowe, 1 port dedykowany funkcji PG/HMI
  • Pełny zakres modułów SIMATIC ET 200S dla IM 151-8 PN/DP CPU oraz IM 151-8F PN/DP CPU (wyjątek: moduły PROFIsafe tylko dla wersji F IM), maksymalnie 63 moduły w jednej stacji

Zastosowanie

  • Maszyny wolnostojące o małych lub średnich wymaganiach co do układu sterowania
  • SIEMENS SIMATIC ET200S IM151Skomplikowane, rozległe maszyny bazujące na Ethernet oraz przetwarzaniu rozproszonym
  • Budownictwo oraz infrastruktura
  • Inżyniering maszyn oraz OEM

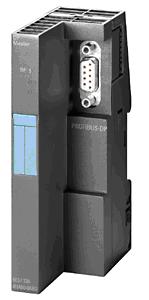

Interfejs DP Master dla IM 151-7 / IM 151-8


Rozszerzeniem funkcji IM 151-7 i IM 151-8 jest moduł Mastera dla sieci Profibus-DP. Moduł ten umożliwia tworzenie podsieci DP, dla których IM 151-7 lub IM 151-8 jest Masterem. Będąc Slave dla nadrzędnego systemu zarządzającego / sterującego IM 151-7 lub IM 151-8 jest Masterem dla dołączonych do modułu mastera podsieci PROFIBUS-DP.






Materiały ułatwiające dobór urządzeń (katalogi/broszury)
Nazwa pliku Opis Rozmiar Język
IKPI_2009_05_Distributed_IO.pdf Katalog IK PI (2009)
Rozdział 5: Rozproszone I/O SIMATIC ET 200
4,68 MB
ET200CFGToolV1123.zip Program konfiguracyjny dla rozproszonych wejść/wyjść ET 200 w wersji 11.2.3  14,1 MB
DOC_AS_PL_ET200S_IO.pdf
ET200S - moduły cz. 1 2,24 MB
DOC_AS_PL_ET200S_IO_2.pdf ET200S - moduły cz. 2 2,49 MB

DOC_AS_PL_ET200S_SYS.pdf
ET200S - rozproszony system wejść/wyjść 5,68 MB
DOC_AS_PL_ET200S_DODATEK.pdf
ET200S - rozproszony system wejść/wyjść(dodatek) 1,49 MB

ET200_S_1.pdf
Dokumentacja techniczna SIMATIC ET 200S 1 7,33 MB

ET200_S_2.pdf
Dokumentacja techniczna SIMATIC ET 200S 2  9,46 MB
